7.7 Arithmetic Logic Unit (ALU)

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan bahan

3. Dasar teori

4. Langkah Percobaan

5. Rangkaian

6. Video

7. Soal

8. Download



1.      Tujuan[Kembali]

a.       Mengetahui dan memahami definisi dari aritmethic logic unit (ALU)

b.      Mengetahui dan memahami jenis-jenis IC ALU



2.      Alat dan Bahan[Kembali]

a.       Gerbang AND (IC 4081)



Gerbang AND (IC 4081) memerlukan 2 atau lebih input untuk menghasilkan hanya 1 output. Gerbang AND akan menghasilkan output logika 1 jika semua                 input berlogika 1 dan akan menghasilkan ouput logika 0 jika salah satu dari input berlogika 0.

Konfigurasi pin :

·         Pin 7 adalah suplai negatif

·         Pin 14 adalah suplai positif

·         Pin 1 & 2, 5 & 6, 8 & 9, 12 & 13 adalah input gerbang

·         Pin 3, 4, 10, 11 adalah keluaran gerbang

Spesifikasi  :

·         Catu daya : 3 V - 15 V

·         Fungsi : Quad 2-Input AND Gate

·         Propagation delay : 55 ns

·         Level tegangan I/O : CMOS

·         Kemasan : DIP 14-pin

b.      Gerbang OR (IC 7486)



OR adalah suatu gerbang yang bertujuan untuk menghasilkan logika output 0 apabila semua inputnya berlogika 0 dan sebaliknya, output akan berlogika 1 apabila salah satu, sebagian atau semua inputnya berlogika 1.

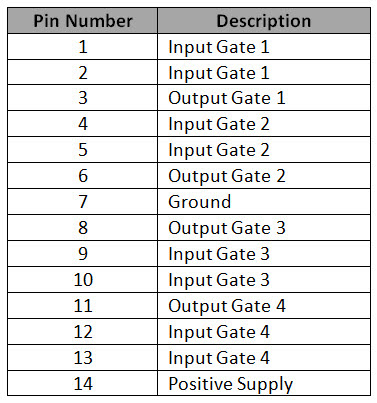

Konfigurasi:

Spesifikasi:

·         Tegangan Suplai: 5 hingga 7V

·         Tegangan Input: 5 hingga 7V

·         Kisaran suhu pengoperasian = -55 ° C hingga 125 ° C

·         Tersedia dalam paket SOIC 14-pin

c.       Gerbang XOR (IC 4071)

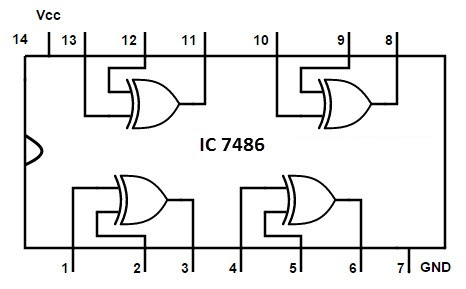

Konfigurasi:

Spesifikasi:

·         Two Input Exclusive-OR Gate – Quad Package

·         Typical Operating Voltage: 5V

·         Propagation Delay @5V: 32ns (maximum)

·         Transition Time: 19ns

·         Operating Temperature: -40 to +125°C

·         Available in 14-pin PDIP, GDIP, PDSO packages



d.      Logicprobe

Logic probe adalah suatu alat yang digunakan untuk mengecek input atau Output pada rangkaian digital.



e.       Logicstate

Logic state adalah sebuah entitas untuk melakukan pengolahan input-input yang berupa bilangan biner (hanya terdapat 2 kode bilangan biner yaitu, angka 1 dan 0) dengan menggunakan Teori Matematika Boolean sehingga dihasilkan sebuah sinyal output yang dapat digunakan untuk proses berikutnya.



3.      Dasar teori[Kembali]

Unit logika aritmatika (ALU) adalah blok bangunan digital yang mampu melakukan kedua aritmatika sebagai: serta operasi logika. Unit logika aritmatika yang dapat melakukan berbagai operasi aritmatika seperti penambahan, pengurangan, dll., dan fungsi logika seperti AND, OR, XOR, dll., pada angka dua empat bit biasanya tersedia dalam bentuk IC. Fungsi yang akan dilakukan dapat dipilih dari fungsi pilih pin. Beberapa nomor tipe ALU yang populer termasuk 74181, 74381, 74382, 74582 (semua dari keluarga logika TTL) dan 40181 (dari keluarga logika CMOS). Lebih dari satu IC tersebut selalu dapat dihubungkan secara kaskade untuk melakukan operasi aritmatika dan logika pada bilangan bit yang lebih besar.



4.      Langkah percobaan[Kembali]

·    Siapkan alat dan bahan.

·    Letakkan alat dan bahan tersebut sesuai dengan materi.

·    Hubungkan komponen-komponen tersebut sehingga tersusun menjadi rangkaian.



5.      Rangkaian[Kembali]

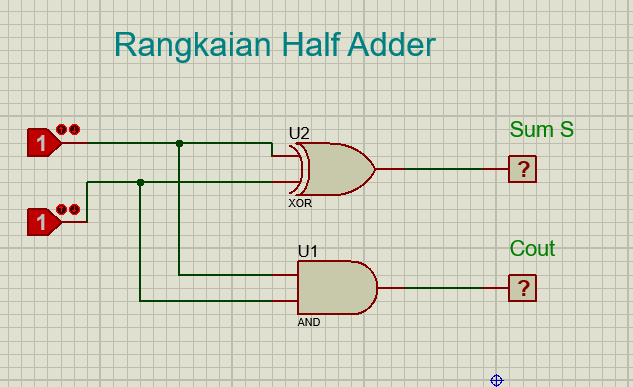

a.       Half adder

b.      Full adder

6.      Video[Kembali]



7.      Soal[Kembali]

a.       Example

Untuk rangkaian Full adder, input A dan B seperti dibawah. Plot hasil SUM dan CARRY pada skala yang sama

 jawab :

b.      Problem

·    Tentukan jumlah 7483 (penjumlah biner empat-bit) dan 7486 (gerbang EX-OR empat input empat) diperlukan untuk merancang rangkaian adder-substraction 16-bit.

            jawab :

            7483 = 4 buah dan 7486 = 4 buah

·      Bagaimana tabel kebenaran dari rangkaian full adder

            jawab :

c.       Pilhan ganda

·       Apa fungsi dari rangkaian Adder?

a. Mengalikan bilangan biner

b. Megurangi bilangan biner

c. Menjumlahkan bilangan biner

d. Membagi bilangan biner

jawaban: C. Menjumlahkan bilangan biner



·       Apa saja gerbang yang dipakai pada rangkaian Half Adder?

a. XOR dan AND

b. OR dan AND

c. XOR dan OR

d. NOT dan AND

Jawaban: A. XOR dan AND

8.      Download[Kembali]

HTML [download]

Rangkaian [download]

Video

Datasheet AND [download]

          Datasheet OR [download]

          Datasheet XOR [download]
