Modul IV Sistem Digital
Modul IV
Shift
Register & Seven Segment
1. Tujuan[Kembali]
a. Merangkai
dan Menguji Shift Register
b. Merangkai
dan menguji aplikasi Shift Register pada Seven Segment

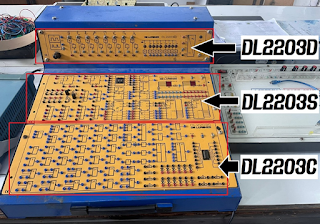

2. Alat dan bahan[Kembali]
a. Panel DL
2203D
b. Panel DL
2203C
c. Panel DL
2203S
d. Jumper
3. Dasar teori[Kembali]
Shift
Register
Register
geser (shift register) merupakan salah satu piranti fungsional yang banyak
digunakan dalam sistem digital. Tampilan pada layar kalkulator dimana angka
bergeser ke kiri setiap kali ada angka baru yang diinputkan menggambarkan
karakteristik register geser tersebut. Register geser ini terbangun dari
flip-flop. Register geser dapat digunakan sebagai memori sementara, dan data
yang tersimpan didalamnya dapat digeser ke kiri atau ke kanan. Register geser
juga dapat digunakan untuk mengubah data seri ke paralel atau data paralel ke
seri. Ada empat tipe register yang dapat dirancang dengan kombinasi masukan dan
keluaran dan kombinasi serial atau paralel :
1. Serial In
Serial Out (SISO) Pada register SISO, jalur masuk data berjumlah satu dan jalur
keluaran juga berjumlah satu. Pada jenis register ini data mengalami
pergeseran, flip flop pertama menerima masukan dari input, sedangkan flip flop
kedua menerima masukan dari flip flop pertama dan seterusnya.
Gambar 4.1 Serial In Serial Out
2. Serial in
paralel out (SIPO) Register SIPO, mempunyai satu saluran masukan saluran
keluaran sejumlah flip flop yang menyusunnya. Data masuk satu per satu (secara
serial) dan dikeluarkan secara serentak (secara paralel). Pengeluaran data
dikendalikan oleh sebuah sinyal kontrol. Selama sinyal kontrol tidak diberikan,
data akan tetap tersimpan dalam register.
Gambar 4.2 Serial In Paralel Out
3. Paralel In
Serial Out (PISO) Register PISO, mempunyai jalur masukan sejumlah flip flop
yang menyusunnya, dan hanya mempunyai satu jalur keluaran. Data masuk ke dalam
register secara serentak dengan di kendalikan sinyal kontrol, sedangkan data
keluar satu per satu (secara serial).
Gambar 4.3 Paralel In Serial Out
4. Paralel In
Paralel Out (PIPO) Register PIPO, mempunyai jalur masukan dan keluaran sesuai
dengan jumlah flip flop yang menyusunnya. Pada jenis ini data masuk dan keluar
secara serentak.
Gambar 4.4 Paralel In Paralel Out
Seven Segment
Piranti
tampilan modern disusun sebagai pola 7-segmen atau dot matriks. Jenis 7segmen,
sebagaimana namanya, menggunakan pola tujuh batang yang disusun membentuk angka
8 seperti ditunjukkan pada gambar 3.1. Menurut kesepakatan, huruf-huruf yang
diperlihatkan dalam Gambar 3.1 ditetapkan untuk menandai segmen-segmen
tersebut. Dengan menyalakan beberapa segmen yang sesuai akan dapat diperagakan
digit-digit dari 0 sampai 9, juga bentuk huruf A sampai F (heksadesimal).
Sinyal input dari switches tidak dapat
langsung dikirimkan ke peraga 7segmen, sehingga harus menggunakan decoder BCD
ke 7-segmen sebagai antar muka. Decoder ini terdiri dari gerbang-gerbang logika
yang masukannya berupa digit BCD dan keluarannya berupa saluran-saluran untuk
mengemudikan tampilan 7-segmen.
Gambar 4.5
Rangkaian Seven Segment Common Katoda
Gambar 4.6 Rangkaian
Seven Segment Common Anoda
