• Modul II Mikroprosesor & mikrokontroler

    Modul II PWM dan ADC


    1.      Tujuan [Kembali]

    a.       Memahami prinsip kerja PWM pada mikrokontroler

    b.      Memahami prinsip kerja ADC pada mikrokontroler

    c.       Menggunakan PWM dan ADC pada Arduino

    2.      Alat dan Bahan [Kembali]

    a.       Alat

    a)      Instrument

    ·         Power Supply

    Gambar 1. Power supply

    b.      Bahan

    a)      Potensiometer

    Gambar 2. Potensiometer

    b)      Komponen Input

    ·         LM35

    Gambar 3. LM35

    c)      Komponen output

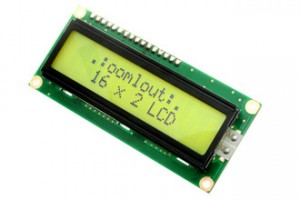

    ·         LCD

    Gambar 4. LCD

    ·         Motor DC

    Gambar 5. Motor DC

    d)      Komponen lainnya

    ·         Mikrokontroler

    Gambar 6. Arduino UNO

    ·         Driver motor

    Gambar 7. Driver motor L293D

    3.      Dasar teori [Kembali]

    a.       Potensiometer

    Potensiometer (POT) adalah salah satu jenis Resistor yang Nilai Resistansinya dapat diatur sesuai dengan kebutuhan rangkaian elektronika ataupun kebutuhan pemakainya. Sebuah Potensiometer (POT) terdiri dari sebuah elemen resistif yang membentuk jalur (track) dengan terminal di kedua ujungnya. Sedangkan terminal lainnya (biasanya berada di tengah) adalah Penyapu (Wiper) yang dipergunakan untuk menentukan pergerakan pada jalur elemen resistif (Resistive). Pergerakan Penyapu (Wiper) pada Jalur Elemen Resistif inilah yang mengatur naik-turunnya Nilai Resistansi sebuah Potensiometer.

    Simbol dan bentuk Potensiometer dapat dilihat pada gambar 9 berikut.

    Gambar 8. Bentuk dan simbol potensiometer

    Jenis Potensiometer:

    a)      Potensiometer Slider

    Potensiometer geser, atau pot geser, dirancang untuk mengubah nilai resistansi kontaknya dengan gerakan linier dan dengan demikian terdapat hubungan linier antara posisi kontak penggeser dan resistansi output.

    Gambar 9. Potensio geser

    b)      Potensiometer rotary

    Potensiometer putar (tipe yang paling umum) memvariasikan nilai resistifnya sebagai hasil dari pergerakan sudut. Memutar kenop atau dial yang terpasang pada poros menyebabkan penyeka internal menyapu sekitar elemen resistif melengkung. Penggunaan potensiometer putar yang paling umum adalah pot kontrol volume.

    Gambar 10. Potensiometer Rotary

    c)      Potensiometer Trimmer

    Potensiometer preset atau trimmer adalah potensiometer tipe "set-and-forget" kecil yang memungkinkan penyesuaian yang sangat halus atau sesekali mudah dilakukan ke rangkaian, (misalnya untuk kalibrasi). Potensiometer preset putar satu putaran adalah versi mini dari variabel resistor standar yang dirancang untuk dipasang langsung pada papan rangkaian tercetak dan disesuaikan dengan menggunakan obeng berbilah kecil atau alat plastik serupa.

    Gambar 11. Potensiometer Trimmer atau Preset

    b.      Komponen input

    a)      LM35

    Sensor suhu IC LM 35 merupkan chip IC produksi Natioanal Semiconductor yang berfungsi untuk mengetahui temperature suatu objek atau ruangan dalam bentuk besaran elektrik, atau dapat juga di definisikan sebagai komponen elektronika yang berfungsi untuk mengubah perubahan temperature yang diterima dalam perubahan besaran elektrik. Sensor suhu IC LM35 dapat mengubah perubahan temperature menjadi perubahan tegangan pada bagian outputnya. Sensor suhu IC LM35 membutuhkan sumber tegangan DC +5 volt dan konsumsi arus DC sebesar 60 µA dalam beroperasi. Bentuk fisik sensor suhu LM 35 merupakan chip IC dengan kemasan yang berfariasi, pada umumnya kemasan sensor suhu LM35 adalah kemasan TO-92 seperti terlihat pada gambar dibawah.

    Gambar 12. LM 35

    Dari gambar diatas dapat diketahui bahwa sensor suhu IC LM35 pada dasarnya memiliki 3 pin yang berfungsi sebagai sumber supply tegangan DC +5 volt, sebagai pin output hasil penginderaan dalam bentuk perubahan tegangan DC pada Vout dan pin untuk Ground.

    Karakteristik Sensor suhu IC LM35 adalah :

    ·      Memiliki sensitivitas suhu, dengan faktor skala linier antara tegangan dan suhu 10 mVolt/ºC, sehingga dapat dikalibrasi langsung dalam celcius.

    ·         Memiliki ketepatan atau akurasi kalibrasi yaitu 0,5ºC pada suhu 25 ºC.

    ·         Memiliki jangkauan maksimal operasi suhu antara -55 ºC sampai +150 ºC.

    ·         Bekerja pada tegangan 4 sampai 30 volt.

    ·         Memiliki arus rendah yaitu kurang dari 60 µA.

    ·      Memiliki pemanasan sendiri yang rendah (low-heating) yaitu kurang dari 0,1 ºC pada udara diam.

    ·         Memiliki impedansi keluaran yang rendah yaitu 0,1 W untuk beban 1 mA.

    ·         Memiliki ketidaklinieran hanya sekitar ± ¼ ºC.

    ·         Tegangan output sensor suhu IC LM35 dapat diformulasikan sebagai berikut :

    Vout LM35 = Temperature º x 10 Mv

    c.       Komponen output

    a)      LCD

    Liquid Crystal Display (LCD) adalah sebuah peralatan elektronik yang berfungsi untukmenampilkan output sebuah sistem dengan cara membentuk suatu citra atau gambaran pada sebuah layar. Secara garis besar komponen penyusun LCD terdiri dari kristal cair (liquid crystal) yang diapit oleh 2 buah elektroda transparan dan 2 buah filter polarisasi (polarizing filter). Struktur LCD dapat dilihat pada gambar berikut.

    Gambar 13. Struktur LCD

    Keterangan:

    1.      Film dengan polarizing filter vertical untuk memolarisasi cahaya yang masuk.

    2.      Glass substrate yang berisi kolom-kolom elektroda Indium tin oxide (ITO).

    3.      Twisted nematic liquid crystal (kristal cair dengan susunan terpilin).

    4.      Glass substrate yang berisi baris-baris elektroda Indium tin oxide (ITO).

    5.      Film dengan polarizing filter horizontal untuk memolarisasi cahaya yang masuk.

    6.      Reflektor cahaya untuk memantulkan cahaya yang masuk LCD kembali ke mata pengamat.

    Sebuah citra dibentuk dengan mengombinasikan kondisi nyala dan mati dari pixel-pixel yang menyusun layar sebuah LCD. Pada umumnya LCD yang dijual di pasaran sudah memiliki integrated circuit tersendiri sehingga para pemakai dapat mengontrol tampilan LCD dengan mudah dengan menggunakan mikrokontroler untuk mengirimkan data melalui pin-pin input yang sudah tersedia.

    Module circuit dari LCD dan kaki-kakinya dapat dilihat melalui gambar berikut.

    Gambar 14. TEXT LCD Module Circuit

    Gambar 15. TEXT LCD Module Circuit



    b)      Motor DC

    Motor  DC adalah motor  listrik yang  memerlukan  suplai  tegangan  arus searah pada kumparan medan untuk diubah menjadi energi gerak mekanik. Kumparan medan pada motor dc disebut stator (bagian yang tidak berputar) dan kumparan jangkar disebut rotor (bagian yang berputar). Motor arus searah, sebagaimana namanya, menggunakan arus langsung yang tidak langsung/direct- unidirectional. Motor DC adalah piranti elektronik yang mengubah energi listrik menjadi energi mekanik berupa gerak rotasi. Pada motor DC terdapat jangkar dengan satu atau lebih kumparan terpisah. Tiap kumparan berujung pada cincin belah (komutator). Dengan adanya insulator antara komutator, cincin belah dapat berperan sebagai saklar kutub ganda (double pole, double throw switch). Motor DC bekerja berdasarkan prinsip gaya Lorentz, yang menyatakan ketika sebuah konduktor beraliran  arus diletakkan dalam medan magnet,  maka sebuah gaya (yang dikenal dengan gaya Lorentz) akan tercipta secara ortogonal diantara arah medan magnet dan arah aliran arus. Kecepatan putar motor DC (N) dirumuskan dengan Persamaan berikut:

    Gambar 16. Rumus Kecepatan Putar Motor DC

    Simbol motor DC

    Gambar 17. Simbol Motor DC

    Motor DC tersusun dari dua bagian yaitu bagian diam (stator) dan bagian bergerak (rotor). Stator motor arus searah adalah badan motor atau kutub magnet (sikat-sikat), sedangkan yang termasuk rotor adalah jangkar lilitanya. Pada motor, kawat penghantar listrik yang bergerak tersebut pada dasarnya merupakan lilitan yang berbentuk persegi panjang yang disebut kumparan.





    Prinsip Kerja Motor DC

    Gambar 18. Prinsip Kerja Motor DC



    Kumparan ABCD terletak dalam medan magnet serba sama dengan kedudukan  sisi  aktif  AD  dan  CB  yang  terletak  tepat  lurus  arah fluks magnet. Sedangkan sisi AB dan DC ditahan pada bagian tengahnya, sehingga apabila sisi AD dan CB berputar karena adanya gaya lorentz, maka kumparan ABCD akan berputar.

    Hasil perkalian gaya dengan jarak pada suatu titik tertentu disebut momen, sisi aktif AD dan CB akan berputar pada porosnya karena pengaruh momen putar (T). Setiap sisi kumparan aktif AD dan CB pada gambar diatas akan mengalami momen putar sebesar :

     T = F.r

    Dimana :

    T = momen putar (Nm) F = gaya tolak (newton)

    r = jarak sisi kumparan pada sumbu putar (meter)



    Pada daerah dibawah kutub-kutub magnet besarnya momen putar tetap karena besarnya gaya lorentz. Hal ini berarti bahwa kedudukan garis netral sisi sisi kumparan akan berhenti berputar. Supaya motor dapat berputar terus dengan baik, maka perlu ditambah jumlah kumparan yang digunakan. Kumparan- kumparan harus diletakkan sedemikian rupa sehingga momen putar yang dialami setiap sisi kumparan akan saling membantu dan menghasilkan putaran yang baik. Dengan pertimbangan teknis, maka kumparan-kumparan yang berputar tersebut dililitkan pada suatu alat yang disebut jangkar, sehingga lilitan kumparan itupun disebut lilitan jangkar. Struktur Motor DC dapat dilihat pada gambar berikut ini.

    Gambar 19. Struktur Motor DC

    d.      Komponen lainnya

    a)      Arduino UNO

    Arduino adalah kit elektronik atau papan rangkaian elektronik open source yang di dalamnya terdapat komponen utama yaitu sebuah chip mikrokontroler dengan jenis AVR dari perusahaan Atmel. Arduino yang kita gunakan dalam praktikum ini adalah Arduino Uno yang menggunakan chip AVR ATmega 328P. Dalam memprogram Arduino, kita bisa menggunakan komunikasi serial agar Arduino dapat berhubungan dengan komputer ataupun perangkat lain.

    Adapun spesifikasi dari Arduino Uno ini adalah sebagai berikut :

    Gambar 20. Arduino Uno

    Bagian-bagian arduino uno:

    ·         Power USB

    Digunakan untuk menghubungkan Papan Arduino dengan komputer lewat koneksi USB.

    ·         Power jack

    Supply atau sumber listrik untuk Arduino dengan tipe Jack. Input DC 5 - 12 V.

    ·         Crystal Oscillator

    Kristal ini digunakan sebagai layaknya detak jantung pada Arduino.  Jumlah cetak menunjukkan 16000 atau 16000 kHz, atau 16 MHz.

    ·         Reset

    Digunakan untuk mengulang program Arduino dari awal atau Reset.

    ·         Digital Pins I / O

    Papan Arduino UNO memiliki 14 Digital Pin. Berfungsi untuk memberikan nilai logika (         0 atau 1 ). Pin berlabel " ~ " adalah pin-pin PWM ( Pulse Width Modulation ) yang dapat digunakan untuk menghasilkan PWM.

    ·         Analog Pins

    Papan Arduino UNO memiliki 6 pin analog A0 sampai A5. Digunakan untuk membaca sinyal atau sensor analog seperti sensor jarak, suhu dsb, dan mengubahnya menjadi nilai digital.

    ·         LED Power Indicator

    Lampu ini akan menyala dan menandakan Papan Arduino mendapatkan supply listrik dengan baik.



    Bagian - bagian pendukung:

    ·         RAM

    RAM (Random Access Memory) adalah tempat penyimpanan sementara pada komputer yang isinya dapat diakses dalam waktu yang tetap, tidak memperdulikan letak data tersebut dalam memori atau acak. Secara umum ada 2 jenis RAM yaitu SRAM (Static Random Acces Memory) dan DRAM (Dynamic Random Acces Memory).

    ·         ROM

    ROM (Read-only Memory) adalah perangkat keras pada computer yang dapat menyimpan data secara permanen tanpa harus memperhatikan adanya sumber listrik. ROM terdiri dari Mask ROM, PROM, EPROM, EEPROM.



    Block Diagram Mikrokontroler ATMega 328P pada Arduino UNO

    Adapun block diagram mikrokontroler ATMega 328P dapat dilihat pada gambar berikut:

    Block diagram dapat digunakan untuk memudahkan / memahami bagaimana kinerja dari mikrokontroler ATMega 328P.

    Pin-pin ATMega 328P:

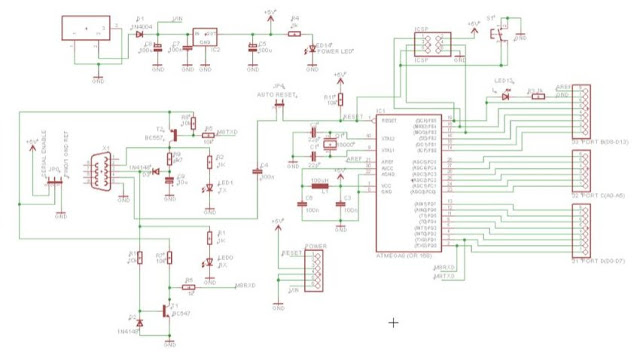

    Rangkaian Mikrokontroler ATMega 328P pada Arduino UNO


    b)      Driver motor L293D

    IC L293D adalah IC yang didesain khusus sebagai driver motor DC dan dapat dikendalikan dengan rangkaian TTL maupun mikrokontroler. Motor DC yang dikontrol dengan driver IC L293D dapat dihubungkan ke ground maupun ke sumber tegangan positif karena di dalam driver L293D sistem driver yang digunakan adalah totem pool. Dalam 1 unit chip IC L293D terdiri dari 4 buah driver motor DC yang berdiri sendiri sendiri dengan kemampuan mengalirkan arus 1 Ampere tiap drivernya. Sehingga dapat digunakan untuk membuat driver H-bridge untuk 2 buah motor DC. Konstruksi pin driver motor DC IC l293D adalah sebagai berikut.

    Konstruksi Pin Driver Motor DC IC L293D

    Fungsi Pin Driver Motor DC IC L293D

    ·         Pin EN (Enable, EN1.2, EN3.4) berfungsi untuk mengijinkan driver menerima perintah untuk menggerakan motor DC.

    ·         Pin In (Input, 1A, 2A, 3A, 4A) adalah pin input sinyal kendali motor DC

    ·         Pin Out (Output, 1Y, 2Y, 3Y, 4Y) adalah jalur output masing-masing driver yang dihubungkan ke motor DC

    ·         Pin VCC (VCC1, VCC2) adalah jalur input tegangan sumber driver motor DC, dimana VCC1 adalah jalur input sumber tegangan rangkaian kontrol dirver dan VCC2 adalah jalur input sumber tegangan untuk motor DC yang dikendalikan.

    ·         Pin GND (Ground) adalah jalur yang harus dihubungkan ke ground, pin GND ini ada 4 buah yang berdekatan dan dapat dihubungkan ke sebuah pendingin kecil.

    Feature Driver Motor DC IC L293D Driver motor DC IC L293D memiliki feature yang lengkap untuk sebuah driver motor DC sehingga dapat diaplikasikan dalam beberapa teknik driver motor DC dan dapat digunakan untuk mengendalikan beberapa jenis motor DC. Feature yang dimiliki driver motor DC IC L293D sesuai dengan datasheet adalah sebagai berikut :

    ·         Wide Supply-Voltage Range: 4.5 V to 36 V

    ·         Separate Input-Logic Supply

    ·         Internal ESD Protection

    ·         Thermal Shutdown

    ·         High-Noise-Immunity Inputs

    ·         Functionally Similar to SGS L293 and SGS L293D

    ·         Output Current 1 A Per Channel (600 mA for L293D)

    ·         Peak Output Current 2 A Per Channel (1.2 A for L293D)

    ·         Output Clamp Diodes for Inductive Transient Suppression (L293D)

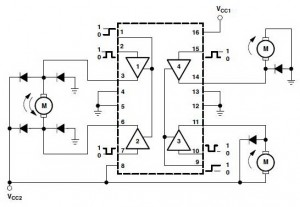

    Rangkaian Aplikasi Driver Motor DC IC L293D


    Pada gambar driver IC L293D diatas adalah contoh aplikasi dari keempat unit driver motor DC yang dihubungkan secar berbeda sesuai dengan keinginan dan kebutuhan.

    c)      Pulse Width Modulation

    PWM (Pulse Width Modulation) adalah salah satu teknik modulasi dengan mengubah lebar pulsa (duty cylce) dengan nilai amplitudo dan frekuensi yang tetap. Satu siklus pulsa merupakan kondisi high kemudian berada di zona transisi ke kondisi low. Lebar pulsa PWM berbanding lurus dengan amplitudo sinyal asli yang belum termodulasi.

    Pada board Arduino Uno, pin yang bisa dimanfaatkan untuk PWM adalah pin yang diberi tanda tilde (~), yaitu pin 3, 5, 6, 9, 10, dan pin 11. Pin-pin tersebut merupakan pin yang bisa difungsikan untuk input analog atau output analog. Oleh sebab itu, jika akan menggunakan PWM pada pin ini, bisa dilakukan dengan perintah analogWrite();.

    PWM pada arduino bekerja pada frekuensi 500Hz, artinya 500 siklus/ketukan dalam satu detik. Untuk setiap siklus, kita bisa memberi nilai dari 0 hingga 255.  Ketika kita memberikan angka 0, berarti pada pin tersebut tidak akan pernah bernilai 5 volt (pin selalu bernilai 0 volt). Sedangkan jika kita memberikan nilai 255, maka sepanjang siklus akan bernilai 5 volt (tidak pernah 0 volt). Jika kita memberikan nilai 127 (kita anggap setengah dari 0 hingga 255, atau 50% dari 255), maka setengah siklus akan bernilai 5 volt, dan setengah siklus lagi akan bernilai 0 volt. Sedangkan jika jika memberikan 25% dari 255 (1/4 * 255 atau 64), maka 1/4 siklus akan bernilai 5 volt, dan 3/4 sisanya akan bernilai 0 volt, dan ini akan terjadi 500 kali dalam 1 detik.

    Siklus Sinyal PWM pada Arduino



    d)      Analog to Digital Converter

    ADC atau Analog to Digital Converter merupakan salah satu perangkat elektronika yang digunakan sebagai penghubung dalam pemrosesan sinyal analog oleh sistem digital. Fungsi utama dari fitur ini adalah mengubah sinyal masukan yang masih dalam bentuk sinyal analog menjadi sinyal digital dengan bentuk kode-kode digital. Ada 2 faktor yang perlu diperhatikan pada proses kerja ADC yaitu kecepatan sampling dan resolusi.

    Kecepatan sampling menyatakan seberapa sering perangkat mampu mengkonversi sinyal analog ke dalam bentuk sinyal digital dalam selang waktu yang tertentu. Biasa dinyatakan dalam sample per second (SPS). Sementara Resolusi menyatakan tingkat ketelitian yang dimilliki. Pada Arduino, resolusi yang dimiliki adalah 10 bit atau rentang nilai digital antara 0 - 1023. Dan pada Arduino tegangan referensi yang digunakan adalah 5 volt, hal ini berarti ADC pada Arduino mampu menangani sinyal analog dengan tegangan 0 - 5 volt.

    Pada Arduino, menggunakan pin analog input yang diawali dengan kode A( A0- A5 pada Arduino Uno). Fungsi untuk mengambil data sinyal input analog menggunakan analogRead(pin);
