Latihan 10
1. Pada rangkaian dibawah ini,
Voltmeter
berfungsi sebagai....
A. Pengukur
nilai arus
B. Pengukur
nilai tegangan
C. Sumber
tegangan
D. Sumber arus
E. sumber daya
jawaban: b. pengukur nilai tegangan
2. Fungsi Op Amp adalah sebagai...
A. sumber arus
B. sumber
tegangan
C. memperlemah
tegangan
D. memperkuat
tegangan
E. menghambat
tegangan
Jawaban: d. Memperkuat tegangan
3. Pada rangkaian di bawah ini,
sensor gas akan berlogika 1 saat.....
A. sensor
mendeteksi adanya sentuhan
B. sensor
mendeteksi adanya gerakan
C. sensor
mendeteksi adanya gas
D. sensor
mendeteksi adanya panas
E. sensor mendeteksi adanya getaran
Jawaban: c. sensor mendeteksi adanya gas
4. Pada rangkaian detektor gas, terdapat motor yang tidak berputar, hal ini dapat disebabkan oleh....
A. daya yang
digunakan cukup untuk menggerakkan motor
B. adanya sumber
daya yang terpisah
C. sensor
mendeteksi adanya logam
D. daya yang
digunakan tidak cukup untuk menggerakkan motor
E. Semua salah
jawaban: d. daya yang digunakan tidak cukup untuk
menggerakkan motor
5. Pada rangkaian Pendeteksi benda hilang jenis logam di bawah ini,
Terdapat
buzzer yang tidak berbunyi, apakah salah satu penyebabnya?
A. daya yang
digunakan cukup untuk menghidupkan buzzer
B. adanya sumber
daya yang terpisah
C. sensor
mendeteksi adanya logam
D. daya yang
digunakan tidak cukup untuk menghidupkan buzzer
E. Semua salah
jawaban: d.
daya yang digunakan tidak cukup untuk menghidupkan buzzer
6. Kapan sensor magnet pada rangkaian pendeteksi benda hilang jenis logam di atas berlogika 1?
A. Saat sensor
magnet mendeteksi adanya benda jenis logam
B. Saat sensor
magnet mendeteksi adanya getaran
C. Saat sensor
magnet mendeteksi adanya asap
D. Saat sensor
magnet mendeteksi adanya cahaya
E. Saat sensor magnet mendeteksi adanya api
Jawaban: a. Saat sensor magnet mendeteksi adanya benda
jenis logam
7. Perhatikan rangkaian dibawah ini,
Sensor yang digunakan pada rangkaian
tersebut adalah sensor....
A. Sensor gas
B. Sensor
vibrasi
C. Sensor hujan
D. Sensor api
E. Sensor magnet
Jawaban: c. sensor hujan
8. Sensor hujan akan berlogika 1 apabila....
A. Sensor
mendeteksi adanya hujan
B. sensor
mendeteksi adanya getaran
C. sensor
mendeteksi adanya panas
D. sensor
mendeteksi adanya gerakan
E. sensor mendeteksi adanya suara
jawaban: a. sensor mendeteksi adanya hujan
9. Perhatikan gambar dibawah ini.
Bentuk
output dari rangkaian di atas berupa...
A. buzzer
B. Lampu
C. Speaker
D. Motor
E. LED
jawaban: d. Motor
10. Sensor suara akan berlogika 1 apabila...
A. sensor
mendeteksi adanya getaran
B. sensor
mendeteksi adanya suara
C. sensor
mendeteksi adanya gerakan
D. sensor
mendeteksi adanya api
E. sensor mendeteksi adanya hujan
jawaban: b. sensor mendeteksi adanya suara
11. Perhatikan rangkaian di bawah ini!
Jika kita ingin mengetahui transistor
aktif atau tidak, dimana kita harus menambahkan voltmeter?
A. di kawat
antara resistor dan kaki basis transistor
B. di kawat
antara kaki relay dan transistor
C. di kawat
antara op amp dan resistor
D. di kawat
dekat motor
E. tidak perlu
ditambahkan
jawaban: a. di kawat antara resistor dan kaki basis
transistor
12. Sensor magnet akan berlogika 1 apabila...
A. sensor
mendeteksi adanya logam
B. sensor
mendeteksi adanya gerakan
C. sensor
mendeteksi adanya getaran
D. sensor
mendeteksi adanya sentuhan
E. sensor mendeteksi adanya suara
jawaban: a. sensor mendeteksi adanya logam
13. Perhatikan gambar rangkaian berikut!
Untuk apa digunakan flame sensor dalam
rangkaian di atas?
A. untuk
mendeteksi adanya api/percikan api
B. untuk
mendeteksi adanya gas yang bocor
C. untuk
mendeteksi adanya gempa
D. untuk
mendeteksi adanya suara
E. untuk mendeteksi adanya hujan
jawaban: a. untuk mendeteksi adanya api/percikan api
14. Sensor gas akan berlogika 1 apabila...
A. sensor
mendeteksi adanya gerakan
B. sensor
mendeteksi adanya getaran
C. sensor
mendeteksi adanya api
D. sensor
mendeteksi adanya suara
E. sensor mendeteksi adanya gas
jawaban: e. sensor mendeteksi adanya gas
15. Perhatikan rangkaian di bawah ini!
pada
rangkaian di atas, sensor vibrasi digunakan sebagai...
A. mendeteksi adanya apI
B. mendeteksi adanya cahaya
C. mendeteksi adanya hujan
D. mendeteksi adanya gempa
E. mendeteksi adanya asap
jawaban: d. mendeteksi adanya gempa
16. Salah satu contoh aplikasi sensor vibrasi adalah...
A. Kontrol
keamanan ruangan dari gempa
B. Kontrol
kemanan ruangan dari kebakaran
C. Kontrol
keamanan ruangan dari maling
D. Kontrol
keamanan banjir
E. Semua salah
jawaban: a. Kontrol keamanan dari gempa
17. Perhatikan rangkaian berikut!
Sensor
yang digunakan pada rangkaian tersebut adalah...
A. sensor vibrasi
B. sensor api
C. sensor magnet
D. sensor gas
E. sensor PIR
jawaban: c. sensor magnet
18. Sensor magnet akan berlogika 1 apabila...
A. mendeteksi
adanya api
B. mendeteksi
adanya gas
C. mendeteksi
adanya logam
D. mendeteksi
adanya air
E. mendeteksi adanya gerakan
jawaban: c. mendeteksi adanya logam
19. Sensor di bawah ini menggunakan output berupa....
A. Buzzer
B. Speaker
C. Motor
D. Lampu
E. Kipas
jawaban: b. speaker
20. Untuk mengetahui aktif atau tidaknya sebuah transistor pada rangkaian soal no.19. Dapat ditambahkan voltmeter pada....
A. kawat antara
transistor dan LED
B. kawat antara
transistor dan resistor
C. kawat antara
transistor dan speaker
D. kawat antara
terminal output sensor dan resistor
E. tidak perlu ditambahkan
jawaban: b. kawat antara transistor dan resistor
Kuis 10
1. Pada rangkaian dibawah ini, jika arus yang melewati resistor ke kaki basis transistor bernilai tegangan 0.87V, apa yang akan terjadi pada transistor?
A. Transistor
akan aktif karena tegangan cukup
B. Transistor
tidak aktif karena tegangan tidak cukup
C. Arus akan
mengalir dari transistor ke relay
D. Tegangan akan
diubah oleh transistor
E. Semua salah
Jawaban: a. Transistor akan aktif karena tegangan cukup
2. Kapan sensor infrared diatas akan berlogika 1?
A. Saat sensor
mendeteksi adanya getaran
B. Saat sensor
mendeteksi adanya gerakan
C. Saat sensor
mendeteksi adanya api
D. Saat sensor
mendeteksi adanya asap
E. Saat sensor mendeteksi adanya hujan
Jawaban: b. Saat sensor mendeteksi adanya
gerakan
3. Pada rangkaian dibawah ini, tegangan resistor diteruskan ke...
A. Ground
B. Power supply
C. Kaki emitor
transistor
D. Kaki kolektor
transistor
E. Kaki basis
transistor
Jawaban: e. Kaki basis transistor
4. Output pada rangkaian tersebut adalah...
A. Relay
B. Buzzer
C. Transistor
D. Resistor
E. Baterai
Jawaban: b. Buzzer
A. Flame sensor
B. Flame sensor
dan ir
C. Flame sensor
dan lm35
D. Thermistor
E. Lm 35
Jawaban: c. Flame sensor dan lm 35
6. Pada rangkaian tersebut jika switch relay tidak berpindah maka yang terjadi adalah?
A. Buzzer menyala
B. Resistor mati
C. Flame sensor
tidak aktif
D. Buzzer tidak
menyala
E. Semua salah
Jawaban: d. Buzzer tidak menyala
7. Output rangkaian berikut adalah...
A. LED dan
resistor
B. LED dan
buzzer
C. LED
D. Transistor
E. Buzzer
Jawaban: b. LED dan buzzer
8. Kenapa pada rangkaian di atas resistor diserikan dengan LED?
A. Agar transistor
aktif
B. Agar LED
tidak rusak
C. Agar relay
aktif
D. Agar terlihat
lebih menarik
E. Agar buzzernya
berbunyi
Jawaban: b. Agar LED tidak rusak

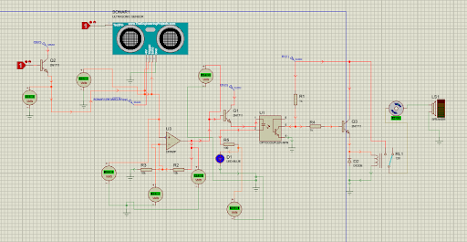

9. Pada rangkaian dibawah, komponen yang seharusnya digunakan agar rangkaian sempurna, yaitu...
A. Potensiometer
B. Motor
C. Relay
D. Resistor
E. Op amp
Jawaban: c. Relay
10. Apa fungsi voltmeter yang ditempatkan diantara op amp dam lm 35?
A. Untuk
mengukur tegangan yang masuk pada kaki 1
B. Untuk mengukur
arus yang mengalir pada transistor
C. Untuk mengukur
arus yang menegalir pada resistor
D. Untuk mengukur
arus yang mengalir pada LED
E. Untuk mengukur
tegangan yang keluar pada kaki 2 (out)
Jawaban: e. Untuk mengukur arus tegangan yang keluar pada kaki 2 (out)
11. Pada rangkaian berikut, minimal beda potensial yang dibutuhkan untuk mengaktifkan transistor adalah...
A. +0.7v
B. -0.7v
C. +5v
D. -5v
E. 0v
Jawaban: a. +0.7v
12. Pada rangakain tersebut, arus yang mengalir dari power akan diteruskan ke sensor ulrasonik. Arus tersebut akan dikeluarkan berupa tegangan melalui kaki...
A. Kaki vcc
B. Kaki gnd
C. Kaki basis
D. Kaki out
E. Kaki testpin
Jawaban: d. Kaki out
13. Perhatikan rangkaian berikut.
Komponen yang digunakan pada rangakaian adalah:
i.
Resistor
ii.
Relay
iii.
LED blue
iv.
LED red
A. i dan ii
B. i dan iii
C. i dan iv
D. ii dan iii
E. ii dan iv
jawaban: b. i dan iii
14. Pada rangkaian tersebut ke kaki mana logicstate dihubungkan?
A. Kaki test pin
B. Kaki GND
C. Kaki Out
D. Kaki VCC
E. Kaki emitor
Jawaban: a. Kaki test pin
15. Pada rangkaian dibawah, terdapat led yang dipasang secara langsung tanpa adanya komponen lain. Pemasanga ini dapat mengakibatkan led menjadi rusak. Untuk menanggulanginya, kita harus memasangnya secara seri dengn komponen lain. Komponen yang dimakasud adalah...
A. Resistor
B. Kapasitor
C. Motor DC
D. Led lain
E. Voltmeter
Jawaban: a. Resistor
16. Untuk mengukur tegangan yang keluar pada kaki out kedua sensor, digunakan sebuah alat. Alat yang dimaksud adalah...
A.
Ampermeter
B.
Voltmeter
C.
Ohmmeter
D.
Potensiometer
E.
Generator
Jawaban: b. voltmeter
