•  Soal 8.5



    1.      Soal[Kembali]

    Buatlah simulasi rangkaian aplikasi mux-demux dengan IC CMOS.

    2.      Alat dan Bahan[Kembali]

    a.       Multiplexer (IC 4052)

    Konfigurasi

    Pin Number

    Pin Name

    Description

    16

    Vdd

    Positive power input, maximum 20V

    7

    Vee

    Negative power rail, normally connected to ground.

    8

    Vss (Ground)

    Connected to ground of the circuit

    6

    INH

    Enable pin – Must be pulled to ground for normal operation

    9,10

    A,B

    Channel Select pins

    1,12

    Y0,X0

    Channel 0 Input / Output

    5,14

    Y1,X1

    Channel 1 Input / Output

    2,15

    Y2,X2

    Channel 2 Input / Output

    4,11

    Y3,X3

    Channel 3 Input / Output

    3,13

    Y,X

    Common Output / Input


    b.      Demultiplexer (IC 4555)

    Spesifikasi :

    Ø  Model: 4555

    Ø  Type: CMOS

    Ø  Logic function: Dual Binary to 1 of 4

    Ø  Decoder/Demultiplexers

    Ø  Supply voltage: 3 - 15 VDC

    Ø  Output current: 4.2 mA

    Ø  Power: 500 mW

    Ø  Operating temperature: -55 to +125 C

    Ø  Package/case: DIP16

    Ø  Mounting: THT

    Konfigurasi

    c.       Logicstate

    d.      Logicprobe


    3.      Dasar Teori[Kembali]

    a.       Multiplexer

    Multiplexer adalah rangkaian logika kombinasional yang dirancang khusus untuk mengalihkan salah satu dari beberapa jalur INPUT (masukan) ke satu jalur OUTPUT (keluaran). Jalur Input yang terpilih menentukan input mana yang akan terhubung ke output. Multiplexer yang juga sering disingkat menjadi MUX atau MPX ini pada dasarnya berupa rangkaian digital yang dibuat dari gerbang logika berkecepatan tinggi yang digunakan untuk beralih data digital atau biner atau dapat berupa tipe analog yang menggunakan komponen transistor, MOSFET atau relay untuk mengalihkan salah satu input ke output. Terdapat tiga syarat minimum yang paling dasar yang harus terdapat pada sebuah Multiplexer, yaitu terminal Input, terminal Output dan terminal Sinyal Pengendali.


    Ø  Terminal Input : Terminal Input atau jalur Input adalah jalur sinyal yang tersedia yang harus dipilih (biasanya lebih dari satu Input). Sinyal-sinyal ini dapat berupa sinyal digital atau sinyal analog.

    Ø  Terminal Output : Perlu diketahui bahwa sebuah Multiplexer akan hanya memiliki satu jalur output. Sinyal input yang dipilih akan dihubungkan ke jalur output.

    Ø  Terminal Pengendali atau Terminal Pemilih : Terminal Pengendali ini digunakan untuk memilih sinyal jalur input. Jumlah jalur pengendali pada Multiplexer tergantung pada jumlah jalur input yang dimiliki. Misalnya pada multiplexer yang memiliki 4 input, maka akan memiliki 2 terminal sinyal pengendali sedangkan Multiplexer yang memiliki 2 Input hanya memiliki 1 terminal sinyal pengendali.

    b.      Demultiplexer

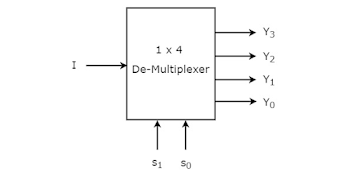

    Demultiplexer  adalah perangkat yang mengambil  sinyal input yang tunggal yang memilih salah satu dari banyak output yang di data baris yang berhubungan ke input tunggal multimplexer. Satu multiplexer yang banyak dipakai dengan demultiplexer untuk melengkapkan dan  di ujung penerima. Bentuk multiplexer elektronik yang bisa dianggap sebagai beberapa masukan tunggal output switch yang demultiplexer sebagai bentuk masukan tunggak , ganda output switch .

    Demultiplexer juga bisa diartikan dengan rangkaian logika yang menerima satu input data yang mendistrubusikan input tersebut yang beberapa output yang telah disediakan juga merupakan kebalikan multiplexer

    Perangkat elektronik yang fungsi untuk memilih salah satu yang ada pada data yang diberikan pada data yang menggunakan bentuk dari suatu input. Demultiplexer memang banyak disebut dengan perangkat yang sedikit input dan banyak nya output, karena yang berfungsi memilih saluran  output yang banyak di jalur input yang sedikit . Contoh yang diaplikasikan di digital (TTL) yang berada di IC yang fungsinya sebagai demultiplexer seperti IC74LS138 yang berbentuk demultiplexer  8 arah. Demultiplexer 74LS138 yang banyak digunakan untuk memilih salah satu dari 8 arah yang diberikan data BCD 3 bit yang arah masukan A0-A2. Demultiplexer 74LS138  juga memilki arai keluaran Q0-Q7 , 3 arah masuk A0-A2 dan arah kontrol expansi E1-E3.



    4.      Langkah Percobaan[Kembali]

    ·         Siapkan alat dan bahan.

    ·         Letakkan alat dan bahan tersebut sesuai dengan materi.

    ·         Hubungkan komponen-komponen tersebut sehingga tersusun menjadi rangkaian.


    5.      Rangkaian[Kembali]

    6.      Video[Kembali]

    7.      Download[Kembali]

    HTML [download]

    Rangkaian [download]

    Video

    Datasheet IC 4052 [download]

    Datasheet IC 4555 [download]
