LA 3 Modul 4: Percobaan 3

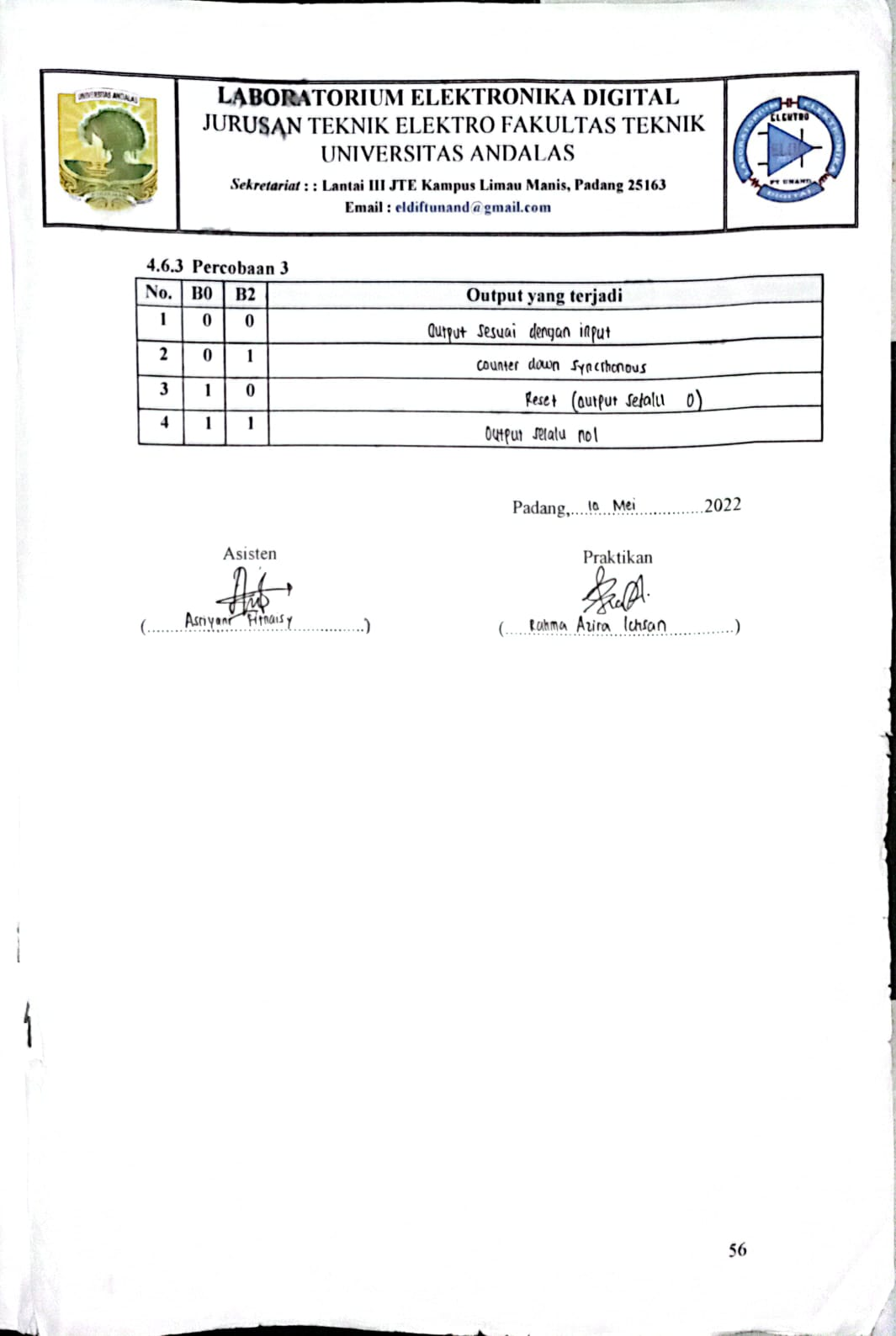

1. Jurnal[Kembali]
2. Alat dan Bahan[Kembali]
a. Switch SPDT
b. Power DC
c. IC 74LS47
d. Gerbang NOR
e. Gerbang OR
f. Clock
g. IC 7411
h. Logic state
3. Rangkaian[Kembali]
4. Prinsip kerja[Kembali]
Pada percobaan 3, IC yang digunakan adalah jenis IC 74193 yang dapat menacach dari 0-15 dan IC 74LS47 yang merupakan BCD (Binary Coded Decimal). Masing-masing switch dihubungkan ke kaki input IC74193. Kaki input DN dihubungkan dengan output dari gerbang XOR yang mendapat input clock dan input dari output gerbang NOR. Kaki PL dihubungkan ke switch B2, dan kaki MR dihubungkan ke switch B0. Kemudian output 0, Q1, Q2, dan Q3 dari IC 74193 dihubungkan ke input A, B, C, dan D dari IC 74LS4 dan nantinya output akan ditampilkan pada seven segment.
Pada kondisi pertama saat B0=0 dan B2=0 maka output yang didapatkan akan sama dengan input karena switch B2 yang terhubung ke kaki PL menjadi aktif saat diberi logika 0 (active low).
Pada kondisi kedua saat B0=0 dan B2=1 maka outputnya mengalami counter down synchronous karena saat B2 diberi logika 1 PL menjadi tidak aktif dan B0 juga tidak aktif sehingga kaki DN yang terhubung ke gerbang XOR menjadi aktif.
Pada kondisi ketiga dan keempat, switch B0 diberi logika 1 sehingga kaki MR menjadi aktif dan menghasilkan output yang selalu 0.
5. Video percobaan[Kembali]
6. Analisa[Kembali]
a. Analisa output yang dihasilkan tiap-tiap kondisi
· Pada kondisi 1, input B0 dan B2 adalah 0. Kaki PL dan MR pada IC diberi logika 0 sehingga menjadi tidak aktif dan outputnya akan sama dengan input.
· Pada kondisi 2, input B0 = 0 dan B2 = 1. Kaki PL aktif sehingga output menjadi bergantung pada input UP dan DN. Karena kaki DN aktif maka output pada seven segment adaah counter down synchronous.
· Pada kondisi 3 dimana input B0 = 1, B2 = 0 dan kondisi 4 dimana B0 = 1, B2 = 1 menghasilkan output yang selalu 0 karena kaki reset aktif.
b. Analisa pengaruh IC counter pada rangkaian
IC 74192 pada rangkaian digunakan untuk melihat perubahan output pada setiap clock yang diberikan. Sehingga IC 74LS47 digunakan untuk decoder BCD sebagai penolah kode biner untuk mengeluarkan output karakter pada seven segment.
c. Analisa fungsi 2 gerbang OR pada rangkaian
· Gerbang OR dengan 2 input berguna untuk menentukan output. Dimana gerbang OR dihubungkan dengan input down sehingga IC melakukan counter down.
· Gerbang NOR dengan 4 input berguna untuk mengirmkan nilai pada output counter ker gerbang OR.
