TP 1 Modul III: Percobaan 2 Kondisi 4
1. Kondisi[Kembali]
Buatlah rangkaian seperti gambar percobaan 2, ganti probe dengan led biasa dan seven common anoda segment dalam satu rangkaian.

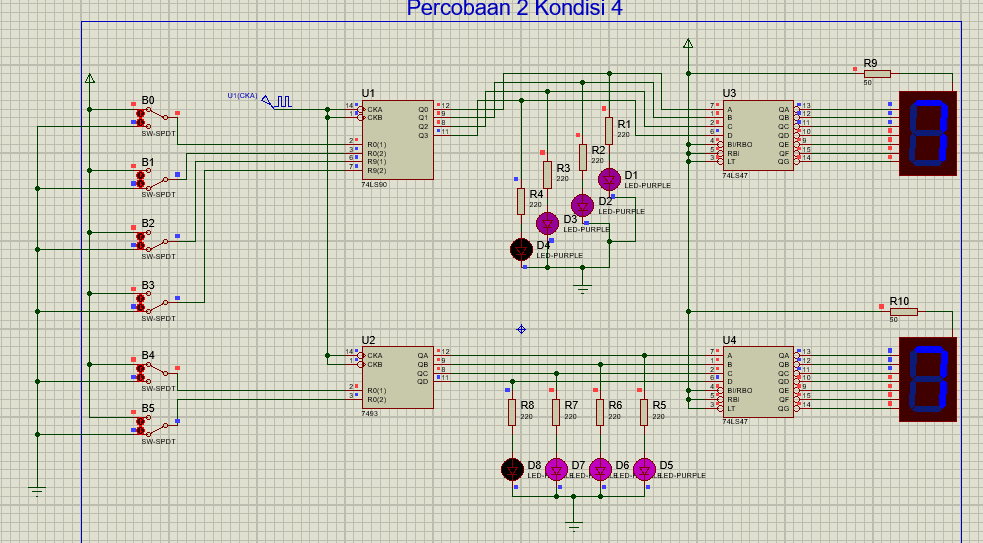

2. Gambar rangkaian simulasi[Kembali]
3. Video simulasi[Kembali]
4. Prinsip kerja rangkaian[Kembali]
Pada rangkaian percobaan 2 kondisi 4 ini terdapat komponen yang terdiri dari 6 saklar SPDT yang dihubungkan dengan VCC dan ground kemudian dihubungkan dengan IC 74LS90 dan IC 7493. Output kedua counter mengeluarkan logika 4 bit yang dihubungkan dengan led, dan paralalel dengan decoder 74LS47 agar dapat dibaca oleh 7 segment common anoda. IC 74LS90 memiliki 6 masukan yang terhubung pada saklar SPDT dan clock lalu keluaran dari IC 74LS90 diteruskan pada LED kemudian LED menjadi hidup namun ada delay time. Selanjutnya output pada IC 74LS90 juga mengalir ke IC 74LS47 dan mengubah input bilangan biner menjadi output bilangan decimal yang ditampilkan oleh seven segment. Pada seven segment dihubungkan ke VCC supaya display seven segment menjad hidup. Sama halnya dengan IC 74LS90, IC 7493 memiliki prinsip kerja yang sama, perbedaannya terletak pada jumlah masukannya, yaitu 4 masukan yang terhubung ke saklar SPDT dan clock.
5. Link Download[Kembali]
HTML [download]
Rangkaian percobaan [download]
Video [download]
Datasheet [download]
