TP 2 Modul IV: Percobaan 2 Kondisi 4
1. Kondisi[Kembali]
Buatlah rangkaian seperti gambar percobaan 2 dengan menggunakan IC 4056.
2. Gambar rangkaian simulasi[Kembali]
3. Video simulasi[Kembali]
4. Prinsip kerja rangkaian[Kembali]

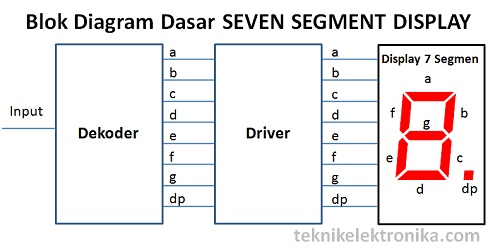

Pada rangkaian terdapat switch SPDT yang masing-masing dihubungkan ke VCC dan ground, IC 74LS47, dan seven segment common anode. IC 74LS47 digunakan untuk mengubah masukan bit menjadi karakter yang ditampilkan pada seven segmen. Pada IC 74LS47 terdapat 7 kaki inputan, dimana kaki A-D merupakan kaki inputan yang berfungsi untuk mengatur bilangan biner yang akan diubah, kaki BI/RBO merupakan sumber tegangan bagi IC (on/off IC), kaki RBI pada rangkaian tidak berpengaruh saat berlogika 1 atau 0, dan kaki LT sebagai reset. Pada inputan untuk bilangan binernya, Input D merupakan MSB (Most Significant Bit) dan input A merupakan LSB (Least Significant Bit)-nya.
Untuk output dari IC 74LS47 tersebut terdapat QA-QG yang terhubung dengan seven segment. Misal saat input binernya adalah 0111 maka pada output IC yang akan aktif adalah kaki QA, QB dan, QC sehingga menampilkan angka 7 pada seven segmentnya.
5. Link download[Kembali]
HTML [download]
Rangkaian percobaan [download]
Video [download]
Datasheet [download]
