Modul 1: TP 1 Percobaan 2 (Seven Segment)
1. Kondisi [Kembali]
Percobaan
2 kondisi 10: Tampilkan angka 7,5,3 secara bergantian
2. Gambar Rangkaian Simulasi [Kembali]
3. Video Simulasi [Kembali]
4. Prinsip
kerja rangkaian [Kembali]

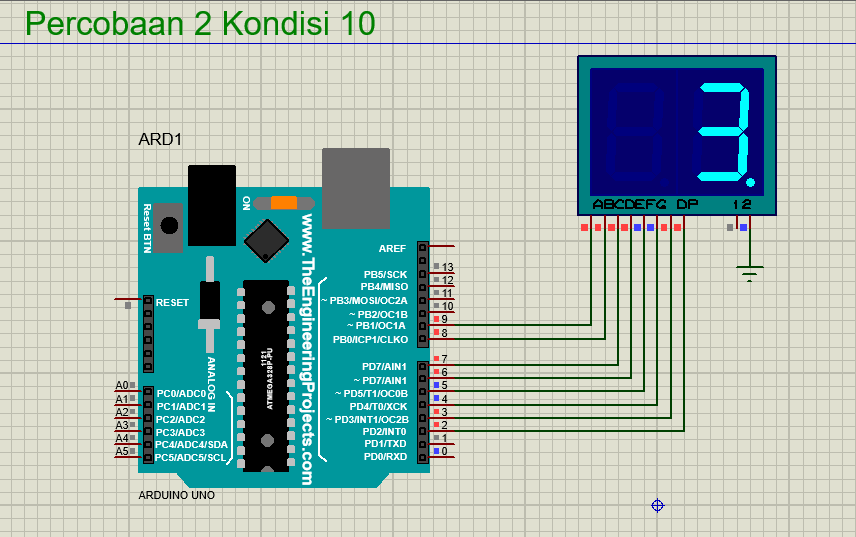

Pada percobaan 2 kondisi 14 yaitu menampilkan angka 7,5,3 secara bergantian pada seven segment menggunakan arduino uno. Pada rangkaiannya terdapat 2 komponen yaitu arduino dan seven segmen common katoda. Pin 2-9 pada arduino dihubungkan masing masing ke pin inputan seven segment. Untuk mengaktifkan arduino, diperlukan sebuah program yang nantinya bisa menampilkan angka sesuai dengan kondisi.
Pada program arduino di baris pertama terdapat byte pin[]={2,3,4,5,6,7,8,9}; yang menandakan pin yang kita gunakan pada arduino. Selanjutnya terdapat void setup yang digunakan sebagai peneklarasian variabel for(int i = 0;i<9;i++) dimana pin mode pada pin i sebagai output. Lalu pada void loop yang akan mengeksekusi program yang telah dibuat. Misalnya untuk menampilkan angka 7 maka pada pinpada seven segmen yang harus aktif adalah pin A, B , dan C dimana pin tersebeut secara berurutan terhubung pada pin 7, 8, dan 9 pada arduino, makan pin tersebut dberi tanda HIGH. Lalu pada program diberi delay selama 500ms atau 0,5 detik.
Setelah program selesai maka program dapat di-compile dan dimasukkan ke program file yang ada pada rangkaian.
